模擬量輸入繼電器信號輸出（一入三出）

所屬分類：

電流檢測端安全柵，給危險區的2線制、3線制變送器提供1 路隔離電源同時檢測變送器輸出的電流信號，經隔離變送電流信號輸出到安全區，它同時具有2路報警設定功能，用戶可組態報警方式在線故障自診斷功能，可以通過PC端或手持編程器對信號類型，以及信號故障時輸出模式進行組態。

關鍵詞：

安全柵

咨詢熱線：

400-6920-820

產品留言

相關產品

產品描述
技術參數

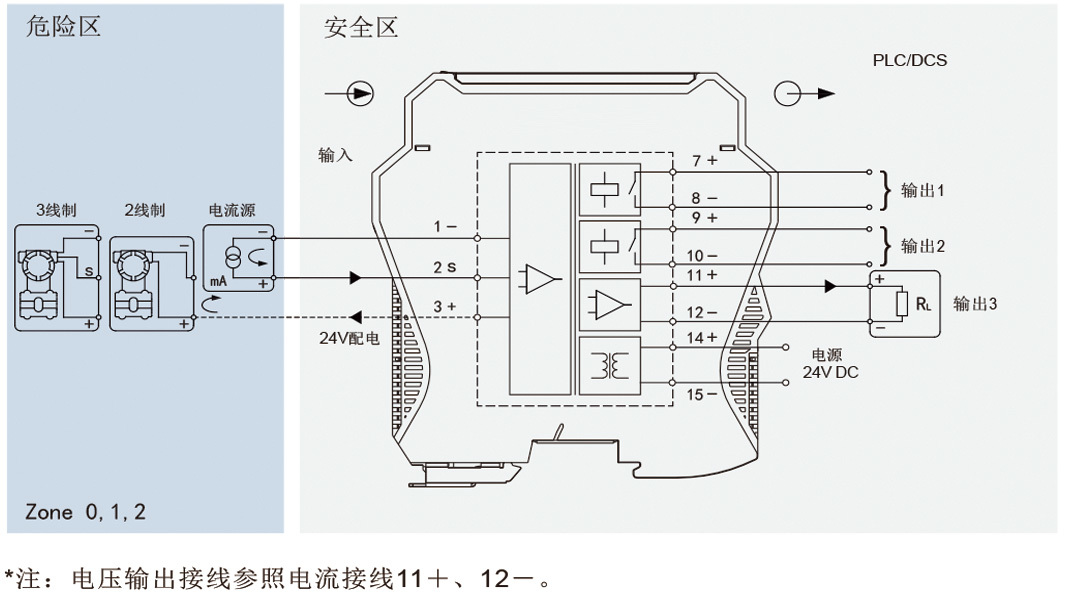

接線圖

- 商品名稱: 模擬量輸入繼電器信號輸出（一入三出）
- 商品編號: 0040
- 詳情概要: 通道數：一入三出<br/> 輸入信號：0/4~20mA<br/> 輸出信號：輸出1/2：繼電器觸點（報警值訂貨說明）輸出3：0/4~20mA （*注：用戶需訂貨時選擇電源或電壓輸出，默認電流4~20mA輸出）<br/> 供電電源：18V DC~32V DC 電源反向保護
電流檢測端安全柵，給危險區的2線制、3線制變送器提供1 路隔離電源同時檢測變送器輸出的電流信號，經隔離變送電流信號輸出到安全區，它同時具有2路報警設定功能，用戶可組態報警方式在線故障自診斷功能，可以通過PC端或手持編程器對信號類型，以及信號故障時輸出模式進行組態。

電流檢測端安全柵，給危險區的2線制、3線制變送器提供1 路隔離電源同時檢測變送器輸出的電流信號，經隔離變送電流信號輸出到安全區，它同時具有2路報警設定功能，用戶可組態報警方式在線故障自診斷功能，可以通過PC端或手持編程器對信號類型，以及信號故障時輸出模式進行組態。

供電電源	18V DC~32V DC 電源反向保護
工作功耗	≤1.8W（24V，雙路滿載輸出）
輸入信號	0/4~20mA
輸出信號	輸出1/2：繼電器觸點（報警值訂貨說明）輸出3：0/4~20mA （*注：用戶需訂貨時選擇電流或電壓輸出，默認電流4~20mA輸出）
觸點容量	125VAC、0.5A；24V DC、1A
允許負載	電流：0/4~20mA RL≤550Ω 電壓：0/1~5V / RL≥1MQ；0/2~10V / RL≥2MQ
轉換精度	0.1%F.S
溫度漂移	40ppm/℃
響應時間	≤500ms
電磁兼容	符合GB/T18268（IEC61326）
介電強度	≥2500V AC（本安端與非本安端） ≥1500V AC（非本安端之間）
絕緣電阻	≥100MΩ（輸入/輸出/電源之間）
工作溫度	-20℃ ~ +60℃

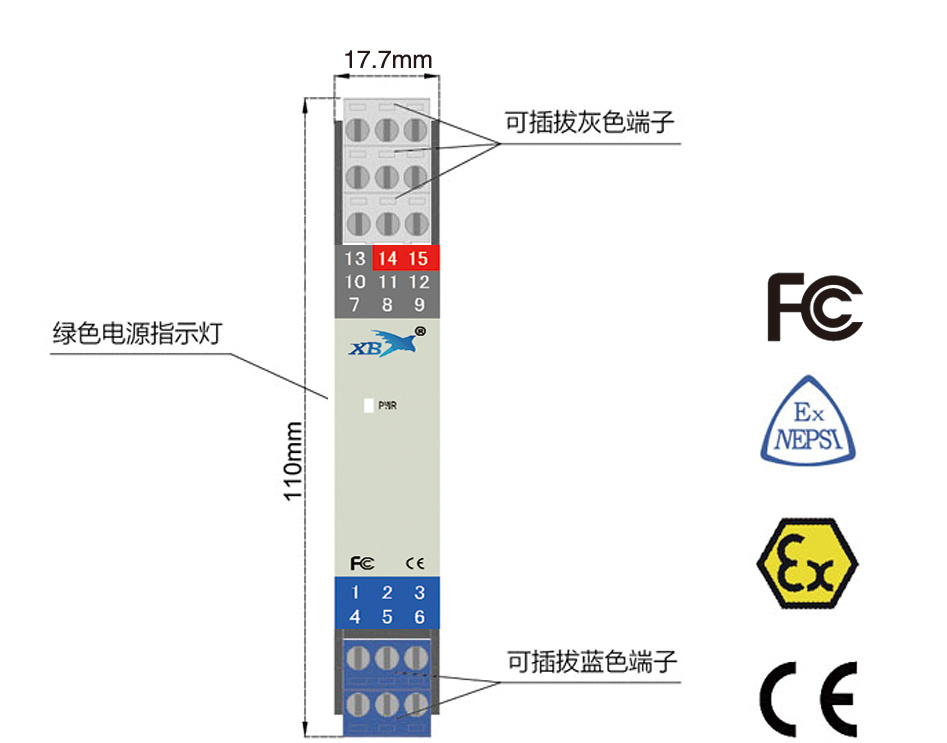

規格尺寸	寬17.7mm×高110mm×深118.9mm
故障狀態	輸入斷線，LED閃爍；輸入超量程，LED常亮。輸入斷線或超量程時，輸出電流0~22mA范圍可設置（默認跟隨輸入）
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4~T6危險區的本安設備
