單相交流電流智能隔離變送器
所屬分類：
關鍵詞：
咨詢熱線：
- 產品描述
- 技術參數
- 接線圖
-
- 商品名稱: 單相交流電流智能隔離變送器
- 商品編號: 0136
- 詳情概要: AI1C1系列產品為單相交流電流智能隔離變送器，產品采用專業MCU和24位高精度AD進行單相電流真有效值測量，輸出為RS-485或RS-232信號。適用于如電網監測，電機信號監測、鐵路系統信號監測等。
AI1C1系列產品為單相交流電流智能隔離變送器，產品采用專業MCU和24位高精度AD進行單相電流真有效值測量，輸出為RS-485或RS-232信號。適用于如電網監測，電機信號監測、鐵路系統信號監測等。
產品使用注意事項
◆ 注意產品輔助電源信息與電源接線方法，保證接線正確，否則損壞產品。
◆ 產品在強磁干擾環境中使用時，應注意輸入、輸出線屏蔽，輸入、輸出信號線盡可能短。
◆ 接線時，只能接產品的有效端子，其它端子可能與產品內部電路連接，不可另圖它用，產品集中安裝時，安裝間隔不應小于5mm。
◆ 產品具有一定的防雷能力，但產品輸入、輸出線饋線暴露于室外惡劣所候環境中，應需加強有效防雷措施。
◆ 產品請勿拆卸或改裝，否則本公司不對產品提供“三包”（包換、包退、包修）服務。
◆ 產品外殼采用阻燃材料，外殼的極限耐受溫度為+85℃，請勿在熱源附近使用或保存，否則影響產品電性能。 -
精度等級
0.2級 輔助電源 +12V、+24V（可選）
輸入量程 AC 1～300A（根據客戶量程定制） 輸出信號 RS-485（可選） 通信協議 MODBUS標準協議 環境溫度 -30℃～+70℃ 波特率 1200、2400、4800、9600（默認）、19200、38400、57600bps。 靜態功耗 ≤0.5W 額定功耗 ≤0.5W 隔離耐壓 DC 2500V 響應時間 ＜300ms，缺省130ms 溫漂系數 ≤300PPm/℃ 雷擊浪涌 電源端2000V，輸入端10000A，輸出端500V 產品外形 K型 外殼材質 ABS阻燃 安裝方式 卡在標準35mm DIN導軌上 長*寬*高 116mm*25mm*87mm 產品孔徑 φ22mm -

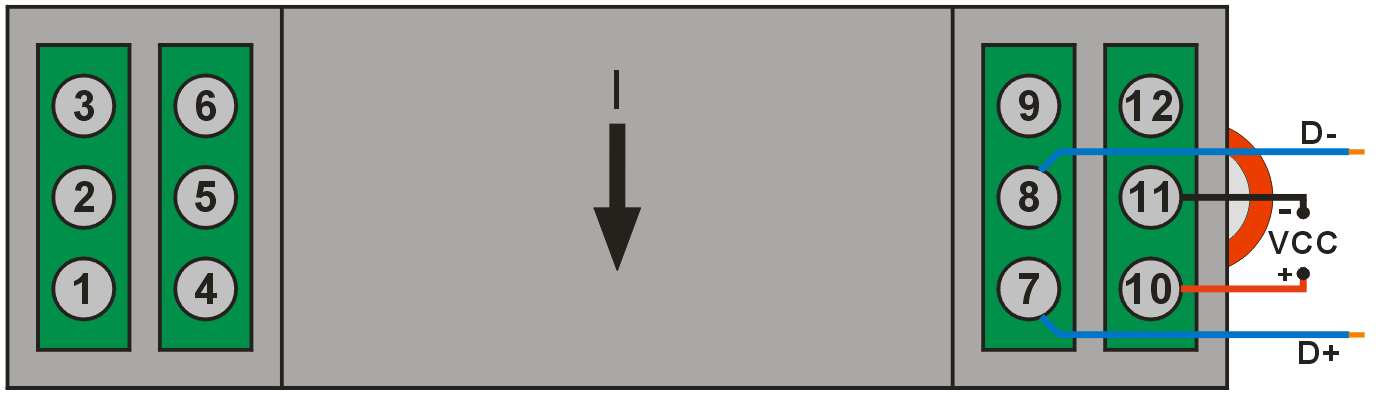

RS-485接線圖：
注：電流穿孔輸入；7、8位端子為輸出端子；10、11端子為電源端子。1-6、9、12位端子為空腳，無須接線。
